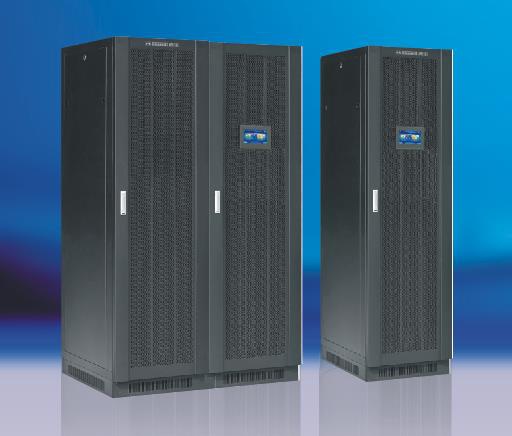

工业级模块机 HBM50-600KW

产品简介

HBM50-600KW是我司全新推出的新一代三进三出模块化UPS，产品采用数字化控制、模块化设计与N+X并联冗余技术，集中了电力电子和自动控制领域最先进的技术成果，是模块UPS领域的标杆产品。产品容量覆盖50kW到600kW之间的各功率段,方便用户灵活配置与逐步投资,可4台并机至2400kW。

应用领域

本产品适用范围广泛，为数据中心、金融中心、政企机房、医疗教育等关键负载提供安全、稳定、可靠、环保的电力保障。

技术先进

●各部分架构全部采用数字化控制，性能优异、系统稳定度高，具备自我保护和故障诊断能力，同时也避免了
模拟器件失效带来的风险，使得控制系统更加稳定可靠。
●采用先进三电平技术，整机效率高达96%。
●高功率密度设计，50KW单 模块尺寸(WxDxH) 440X 620 X 1 30mm。
●输出可以接完全不平衡负载，当输出接不平衡负载时，输入电流三相均衡，可以均衡三相电网的负荷。

高可靠性

●N+X并联冗余设计，系统可用性达99.999%，MTBF长达25万小时以上，满足关键负载对供电系统
的高可靠性需求;弹性的并联冗余设定，系统可以最大容量提供输出。
●控制系统并联冗余，控制方式为分散控制、集中管理;集中控制单元为冗余并联，其中一个失效不影
响整机运行;优化的分布汇流机柜，保障了系统并联的安全性。
●集中监控模块具备热插拔功能，当拔出监控模块时系统可以正常工作;采用集中旁路供电，提高旁路
供电的供电能力。
●EP0功能，在紧急情况下按下EP0按键就可以紧急关机; EPO按键为保护设计，可以避免误操作;具有
远程紧急关机(REP0)功能。

便捷灵活

●模块化设计，由1至12个模块并联组成，最大功率600kW, 用户可逐步投入弹性增加模块数量;采用热插拔
  技术，模块可在线加入、在线拔出，实现“零”检修时间。
●停机检修时间短。故障模块数少于等于冗余的模块数，停机检修时间为零;故障模块数大于冗余的UPS模
  块数，停机检修时间不超过5分钟。
●机柜LCD触摸彩屏显示，提供了丰富的UPS状态信息、警告信息、故障信息等;单模块LED显示，用户可
  以通过模块LED灯了解模块的工作状态。
●出现紧急情况时，UPS可以切换到维修旁路供电，维修人员可以安全地在线维修。

智能设计

●充电电流可设定，通过面板LCD设置用户配置的电池容量、充电电流;实现恒压充电模式、恒流充电
  模式和浮充模式自动平滑的切换。
●智能充电方式，采用先进的两段式三阶段充电方法，能够很好的兼顾快速充电与延长电池使用寿命
  的目标，节约用户电池投资。
●提供丰富的选配件，可选择安装隔离变压器、配电盘、SNMP卡、继电器干接点卡等选配件，组成
  一个中小型配电系统。

绿色环保

●采用19英寸标准机柜，完美匹配机房应用环境，节省机房使用面积。
●并机共用电池，大大减少了电池配置数量，用户可以完全根据后备时间进行电池配置。
●外接电池数量可选，用户可以根据需要选择30/32/ 34/36/38/40/42/44/46/48/50节数 (30-50节可选)。

技术参数
